Как проложить кабель на даче и загородном участке

Пошаговое руководство по подземной прокладке кабеля: подготовка, трубы, защита от повреждений и типичные ошибки.

Как правильно организовать хранение и прокладку кабельных сетей на участке

Организация кабельной сети на даче или загородном участке — дело серьёзное, здесь важно всё продумать заранее, чтобы потом не переделывать и не рисковать безопасностью. Правильный монтаж обеспечивает надёжное электроснабжение или связь, без аварий и разрывов. Для этих целей обычно используется специальная бухта кабеля, которая требует аккуратного хранения и монтажа, чтобы избежать повреждений изоляции и токопроводящих жил еще до начала эксплуатации.

Этап 1. Как хранить и готовить кабель к работе

Пока монтаж не начался, кабель должен лежать в нормальных условиях — иначе изоляция потрескается, жилы окислятся, и вся система прослужит гораздо меньше.

Где хранить бухты или барабаны

Выбирайте место, где кабелю ничего не угрожает:

• от влаги — под навесом или в сухом сарае/гараже, чтобы дождь и снег не попадали напрямую;
• от солнца — ультрафиолет быстро делает пластиковую оболочку хрупкой, так что открытые площадки не подходят;
• от перепадов температур — не ставьте рядом с печкой, батареей или другими источниками жара;
• от химии — держите подальше от бензина, масел, растворителей, кислот и прочей агрессивной химии.

Как обращаться с бухтой

Аккуратное обращение с бухтой на этапе подготовки и размотки минимизирует риск заломов, скручиваний и повреждения изоляции. Эти дефекты могут стать причиной сбоев в работе сети в будущем.

1. Разматывайте правильно: вращайте всю бухту, а не тяните конец сбоку — иначе появятся заломы, петли и узлы.
2. Осмотрите весь кабель перед укладкой: ищите порезы, вмятины, трещины на оболочке.
3. Не бросайте, не волочите по земле (особенно по бетону или щебню), не ставьте сверху тяжести — всё это оставляет следы.

Этап 2. Планирование и разметка трассы

Сначала нарисуйте схему участка: где дом, сарай, деревья, другие коммуникации. Это поможет сделать трассу короче, удобнее для обслуживания и без лишних пересечений.

Что обязательно учитывать по нормам (ПУЭ и практика):

• От фундаментов зданий и сооружений — не ближе 0,6 м.
• От крупных деревьев — минимум 2 м до ствола (корни могут повредить кабель), от кустов — хотя бы 0,75 м.
• Пересечения с водопроводом, канализацией, газом — только через защитные гильзы, с соблюдением расстояний.
• Изгибы — трасса по возможности прямая; если поворот неизбежен, радиус должен быть не меньше указанного производителем кабеля (чтобы жилы не пострадали).

Этап 3. Подземная прокладка: пошагово

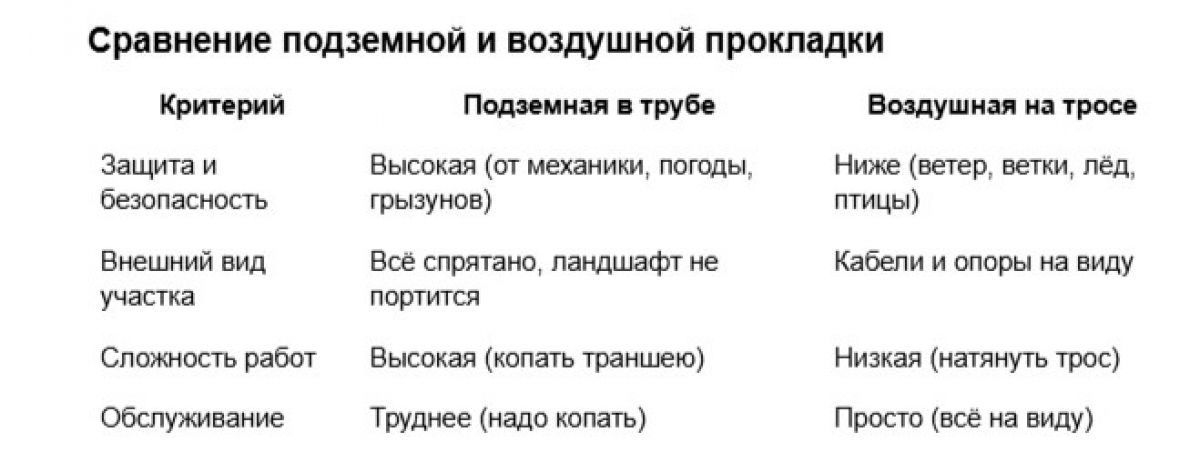

Под землёй — самый надёжный и аккуратный вариант для участка: кабель спрятан, не мешает виду, защищён от ветра, снега и вандалов.

1. Копаем траншею. Для обычных силовых кабелей до 1 кВ глубина обычно 0,7–0,8 м — это спасает от случайного повреждения лопатой или культиватором. Ширина — 30–40 см, чтобы было удобно работать.
2. Делаем песчаную подушку. На дно — 10 см чистого песка (без камней и мусора), разравниваем и трамбуем. Песок смягчает контакт с грунтом и защищает оболочку от острых включений.
3. Укладываем защитную трубу. Основной дополнительный способ защиты кабеля от механических повреждений и влаги — это его размещение в специальном канале. Часто для этого применяется пнд труба для кабеля, обладающая достаточной жесткостью и стойкостью к коррозии. Трубы соединяются между собой специальными муфтами для обеспечения герметичности.
4. Протягиваем кабель. Сначала пропускаем через трубу кондуктор (металлическую проволоку или трос), потом цепляем кабель и аккуратно затягиваем. Без сильного натяжения, чтобы не повредить.
5. Засыпаем и маркируем. Сначала 10 см песка сверху кабеля/трубы, потом 15–20 см грунта. Поверх укладываем сигнальную ленту «Осторожно, кабель!» — она предупредит при следующих раскопках. Потом полностью засыпаем и трамбуем.

Полезные хитрости:

• На длинных участках используйте смазку для протяжки — трение сильно снижается.
• Укладывайте кабель «змейкой» с небольшим запасом — грунт зимой/летом двигается, и запас компенсирует.
• При вводе в дом — ставьте стальные гильзы для дополнительной защиты.

Типичные ошибки, которых лучше избежать

Иллюстрация сгенерирована ИИ

• Траншея мельче 0,7 м — кабель легко задеть лопатой или техникой.
• Без трубы — даже бронированный кабель лучше защитить, а обычный — обязательно.
• Нет песчаной подушки — камни в грунте быстро протрут оболочку.
• Сильное натяжение при протяжке — внутри жил создаётся напряжение, срок службы падает.
• Забыли сигнальную ленту — потом кто-то может перерубить кабель случайно.

В итоге надёжная сеть на участке — это когда каждый шаг максимально просчитан: от хранения бухты до засыпки траншеи. Если не лениться с планировкой, трубами, подушкой и маркировкой — линия прослужит десятилетия без проблем. Главное — не спешить и следовать проверенным правилам, тогда электричество будет стабильным и соответствовать вашим ожиданиям.
